Расшифровка уплотнительных колец круглого сечения

Стандарты уплотнительных резиновых колец круглого сечения для гидравлических и пневматических устройств (O-ring)

  • ГОСТ 9833-73 - Кольца резиновые уплотнительные круглого сечения для гидравлических и пневматических устройств. Устанавливает конструкцию и размеры резиновых уплотнительных колец круглого сечения для гидравлических, топливных, смазочных и пневматических устройств.
  • ГОСТ 18829-73 Кольца резиновые уплотнительные круглого сечения для гидравлических и пневматических устройств. Распространяется на резиновые уплотнительные кольца круглого сечения для гидравлических, топливных, смазочных и пневматических устройств.
  • DIN 3771 - Международный стандарт O-Ring колец.

Резиновые уплотнительные кольца круглого сечения относятся к резинотехническим изделиям (РТИ) и предназначены для герметизации и уплотнения соединений в гидравлических, смазочных, топливных системах, а также в пневматическом оборудовании.

Резиновые уплотнительные кольца круглого сечения(O-Ring) подразделяются на две категории:

  • для подвижных соединений
  • для подвижных и неподвижных соединений

Круглые уплотнительные кольца, применяемые в разнообразном оборудовании, должны иметь разные технические свойства и характеристики и поэтому для их производства используется резина разных групп (от 0 до 8 группы).
Это влияет на возможность эксплуатации колец в температурном режиме от -60°С до +200°С.
Рабочее давление до 50 МПа в неподвижных соединениях и до 32 МПа в подвижных соединениях в жидкой рабочей среде: минеральные масла, топливо, морская, пресная вода и различные эмульсии.
Рабочее давление до 40 МПа в неподвижных соединениях и до 10 МПа в подвижных соединениях в сжатом воздухе.
Скорость передвижения до 0,5 м/с.
Всё это нужно учитывать при выборе изделия.
Каждый производитель РТИ имеет возможность ввести свое обозначение продукции и выбрать производимые размеры колец.

Маркировка резиновых уплотнительных колец круглого сечения (O-Ring)

ГОСТ

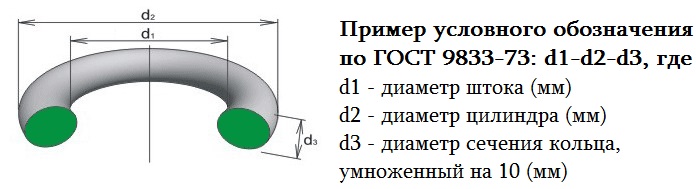

По ГОСТу обозначение резиновых уплотнительных колец круглого сечения должно иметь следующий вид:
Кольцо D1*D2*(D3x10) ГОСТ 9833-73
где:

  • D1 – диаметр стержня штока в мм;
  • D2 – диаметр цилиндра в мм;
  • D3 – диаметр сечения резинового кольца, умноженный на 10 в мм.

Пример условного обозначения круглого кольца по ГОСТу
Кольцо 032x038x36-2-3 ГОСТ 9833-73, где:

  • 032 - диаметр штока, на который надевается кольцо (32 мм)
  • 038 - диаметр цилиндра, в который вставляется кольцо (38 мм)
  • 36 - диаметр сечения кольца, умноженный на 10 (3,6 мм)
  • 2 - класс точности
  • 3 - группа резины

Нужно учитывать, что фактический (реальный) размер кольца может немного отличаться от обозначения: внутренний реальный размер D1 будет меньше указанного в маркировке, наружный диаметр D2 будет фактически немного больше.

DIN

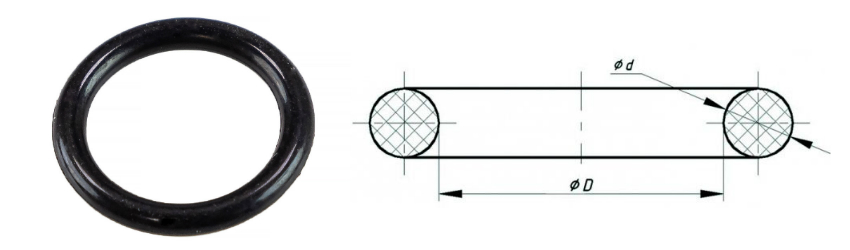

По DIN обозначение резиновых уплотнительных колец круглого сечения должно иметь следующий вид: для маркировки иностранных аналогов DIN резиновых колец O-ring применяют только два диаметра:
O-ring D1*D3

  • D1 – фактический внутренний диаметр кольца в мм;
  • D3 – толщина кольца, диаметр сечения в мм.

Пример условного обозначения резиновых уплотнительных колец круглого сечения (o-ring) DIN:
O-ring 88,5x5,8 NBR 70А
где:

  • 88,5 - внутренний диаметр кольца, мм.
  • 5,8 - диаметр сечения кольца, мм.
  • NBR - материал кольца.
  • 70A - твёрдость по Шору и метод испытания.

Материалы при производстве уплотнительных колец

  • акрилонитрил-бутадиеновых каучуков (NBR)
  • фтор наполненные каучуки Viton и резиновые смеси на их основе FKM, FPM
  • этилен-пропилен-диен-каучуки (EPDM)
  • силоксановые каучуки (силикон - MVQ)
  • полиуретаны (PUR,PU)

Рекомендации для условий хранения резиновых уплотнительных колец.

Кольца должны храниться в закрытом помещении при температуре от 0 до 25°С, находиться на расстоянии не менее 1 м от отопительных приборов и не подвергаться воздействию солнечных лучей и веществ, разрушающих резину. Допускается хранение упакованных колец под навесом и в неотапливаемых складах, а также их транспортирование при температуре от минус 50°С до плюс 50°С, в том числе хранение при температуре от 26°С до 50°С, в течение не более 60 суток в пределах гарантийного срока хранения. При хранении запрещается подвергать резиновые кольца какой-либо деформации. Резинотехнические изделия (РТИ), в частности кольца резиновые обладают склонностью к старению. Старение резин обусловливается окислением каучука под действием кислорода из воздуха, а также разрушающим влиянием тепла, света, озона, механического утомления. Изменение свойств резин в естественных условиях хранения называют естественным старением. Это нужно учитывать при длительном хранении резиновых колец.

Рекомендации при монтаже уплотнительных колец резиновых круглых:

При установке резиновые кольца следует предохранять от перекосов, скручивания, механических повреждений и порезов. Поверхности сопрягаемых деталей должны быть чистыми, не содержать абразивных продуктов и продуктов коррозии. Поверхность рекомендуется смазывать смазкой, инертной к материалу колец, или рабочими жидкостями, обладавшими хорошими смазывающими свойствами

После хранения при отрицательной температуре детали перед монтажом должны быть выдержаны при температуре (20±5)°С не менее 24 ч или при температуре (50±2)°С не менее 2 ч.


Положительные моменты использования колец круглого сечения в качестве уплотнений:

  • простая конструкция монтажной полости (канавки) посадочного места для кольца круглого сечения
  • широкий спектр материалов колец: резина NBR, FPM, EPDM, силикон, полиуретан
  • простой монтаж симметричных колец круглого сечения
  • небольшие размеры конструктивного узла

Кольца круглого сечения обычно одноразового использования. Производители настоятельно не рекомендуют использовать кольца повторно после разборки узла и советуют применять новые кольца.
